       作者：贺渝[1]孔凡林[2]李昕[2]郑佩莹[2]

      （1.重庆市渝北区建设工程质量监督站 2.重庆市建筑科学研究院，重庆　400015）

　　  摘 要：由于重庆地区特殊的不良地质条件，旋挖成孔灌注桩施工质量普遍存在质量缺陷。许多业主单位恐于旋挖桩的质量以及后期整改问题，改机械旋挖为人工挖孔。本文结合重庆地区多家检测机构的质量检测情况，分析重庆地区旋挖的质量现状，总结常见的质量缺陷，并初步提出防治措施，促进旋挖成孔桩的健康发展。
　　 关键词：旋挖成孔灌注桩；质量缺陷
　　中图分类号：TU 443 文献标识码：A
　　1 引言
　　旋挖成孔灌注桩由于其施工速度快，施工安全有保证等优点在重庆地区得到了快速发展。据不完全统计，重庆建筑施工市场目前拥有400多台旋挖钻机，施工工艺从干作业旋挖成孔、湿作业旋挖成孔、全钢护筒护壁旋挖成孔到全套管钻进等，能够适用多种不良地质条件。由于重庆地区不良地质条件普遍存在，加上施工发展速度快，施工人员培训和施工水平的不均衡，特别是混凝土浇筑施工水平的低下，造成旋挖桩质量问题层出不穷。而且，重庆地区桩基础设计多为端承型桩基，给桩基工程的安全埋下了一定程度的风险。
　　2 重庆地区常见不良地质条件
　　2.1 高填方场地
　　该类场地多为开山放炮形成的块石填土，夹杂表层粘性土等，岩性为砂岩或页岩、灰岩等。填筑方式为人工无组织抛填、填料之间的空隙较大，空隙率可达30%以上，粒径较大，最大粒径可达1-2米。普遍具有如下特点：1）填方埋深大，填土的厚度差异大、不均匀沉降明显；一般厚度均在20m以上；2）场地原始地貌多为冲沟，最初作为城市渣场使用，填筑方式均为抛填，且多为一次性填筑数十米而没有经过分层碾压等处理措施；3）结构松散，颗粒分配极不均匀，填料一般为生活垃圾或爆破开山形成的土石方，块石含量在50%∽80%以上，不少块石粒径在1米以上。4）填土的高空隙率、强透水性，低粘结强度。

　　2.2 滨江砂卵石场地　　

       重庆为长江和嘉陵江沿岸，砂卵石地基是岩石在河流中被河水搬运和磨圆形成，母岩主要由花岗岩、石英岩、石灰岩等组成，磨圆度较好，分选性一般，呈圆～亚圆状，表面光滑，粒径大小不一，局部含少量200-400mm漂石。卵石土密实度较好时具有较高的承载能力，可作多层建筑和高层建筑物基础持力层，密实度较差时不能直接作为持力层使用。在砂卵石场地旋挖桩基难以钻进。

　　2.3 含有软弱夹层的淤泥质场地
　　淤泥质土是在静水或缓慢的流水环境中沉积，天然含水率大于液限，天然孔隙比大于1.0的黏性土，通常来看没有工程意义，在淤泥中成孔灌注桩存在由于淤泥挤压作用无法成孔，采用钢护筒的手段经济性较差，且也存在护筒外层淤泥被挤通的情况，使混凝土无法灌注。
　　2.4 岩溶场地
　　岩溶（又称喀斯特）是可溶性岩石在水的溶蚀作用下，产生的各种地质作用，形态和现象的总称。这种地质情况在重庆武隆、奉节和南川地区大量存在。考虑到岩溶的稳定性，通常需要采用桩基，由于溶洞的存在，混凝土的灌注存在困难，也会造成大量的浪费。
　　3 旋挖成孔桩的常见质量缺陷
　　3.1桩底沉渣
　　由于填土松散或地下水丰富，钻进过程中存在塌孔现象，或清渣不彻底，造成桩底沉渣过厚。常见的检测情况是桩身底部波速和波幅均急速下降，首波不明显甚至没有，主频降低，PSD异常，如图1：

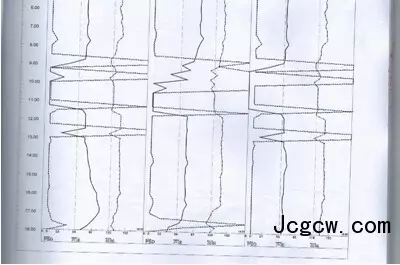

图1 V-H、A-H、PSD曲线


　　3.2桩底部混凝土离析
　　由于地下水丰富、抽水不彻底或者混凝土浇筑方式不正确，造成桩底混凝土水洗严重离析。常见的检测情况是桩底波速骤然降低，波幅略有下降，PSD异常。
　　3.3桩身混凝土不密实
　　由于浇筑不连贯或者导管上下蠕动不到位，造成桩身局部混凝土不密实。若浇筑混凝土时，导管提升不当，或施工故障导致二次浇注，即形成断桩。若浇筑中导管上下蠕动不到位，会造成桩身上部气泡较多导致混凝土不密实。常见的检测情况是声速突变，急剧下降，波幅略有下降，波形严重畸变或无法接收波形，PSD异常，如图3
　　4 质量控制措施探讨
　　4.1加强施工人员的学习和培训，建立完善的质量控制制度。特别是加强清渣工序、混凝土浇筑工序学习和培训，完善配套设施，如清渣钻头、清渣仪器。完善各工序之间的配合，落实施工质量责任制和奖惩制度。
　　4.2在不良地质条件场地，宜采取全钢护筒作业或者全套管旋挖钻进法。施工前，应进行实验性施工，对于特别难以成孔，或者塌孔严重的不良地质条件场地，应采用采取全钢护筒作业或者全套管旋挖钻进法。
　　4.3当场地地下水丰富或者雨季施工时，应采取混凝土水下浇筑工艺。依据《旋挖成孔灌注桩工程技术规程》第9.3.2条规定，直径大于或等于800mm的湿作业成孔桩灌注混凝土时，应保证连续浇筑，并应采用滑阀式灌注混凝土。依据该规程第9.3.3 条规定，水下灌注使用的隔水栓应具有良好的隔水性能，并应保证顺利排出，隔水栓宜采用球胆。
　　5 结语
　　旋挖成孔灌注桩代替人工挖孔灌注桩是桩基工程施工的一种趋势。旋挖成孔灌注桩已经成为抛填块石场地中桩基础的最好选择之一。2011年6月28日，重庆建筑业协会基础分会的成立，是重庆地区旋挖成孔工艺发展的重要里程碑。为了更好的促进旋挖桩工艺的健康发展，专业施工单位应该关注旋挖桩存在的质量问题，提高从业者的管理水平和施工水平，加强质量控制。


　　参考文献
　　[1] 建筑桩基设计规范，JGJ94-2008[S];
　　[2] 旋挖成孔灌注桩工程技术规程，DBJ50-156-2012[s];
　　[3] 建筑基桩检测技术规范，JGJ106-2014[s];
　　[4] 何世祥. 旋挖钻机在广东地区的使用体会及管理研究[J]. 工程机械, 2009, 40(1).
　　[5] 李成芳等，旋挖成孔灌注桩在松散高填方地基中的应用[j].地下空间，2010（第6期）.
　　[6] 刘学峰, 杨明武. 旋挖钻机在厚杂填土地层成桩孔时的若干难点技术[J]. 煤炭工程, 2003, (3).
　　[7] 叶小华. 旋挖钻机钻孔灌注桩施工质量控制[J]. 安徽建筑, 2008,(4).
　　[8] 王曦,徐辉雄. 旋挖钻机施工中常见问题分析与对策[J]. 探矿工程, 2008,(4).
　　[9] 杨景峰,张文杰,赵海玉. 旋挖钻机施工工艺及控制[J]. 交通科技, 2006，(6).
　　[10] 孔凡林等，重庆地区旋挖成孔桩施工质量问题浅析及解决对策[J],重庆建筑,2013（3）.
