（1）西南角地段地下水埋深8.2m～21.2m，高程1140.0m~1154.7m。

（2）东北角地段地下水埋深21.0m~44.5m，高程 1109.39m~1139.46m。

局部地段存在着上层滞水或沟底积水，上层滞水主要分布在站区西南角挖方区域，其埋深一般大于基础埋深，可不考虑对施工及运行的影响；沟底积水主要分布在东北角及西侧的原始地貌冲沟沟底部分地段，水量不大，在基坑施工中如遇该水体，采取基坑明排处理即可。

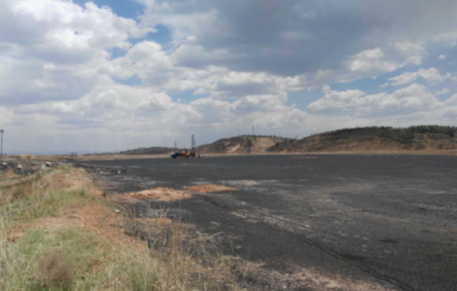

1·2 场地地层情况

①素填土（Qml）：颜色较杂乱，主要以黄褐色或浅棕红色为主，稍湿，主要岩性为黄土状粉土、粉土及粉质粘土等，系前期工业园区场地整平时开山挖、填所致。根据现场调查，场平施工由专门单位完成，并已经进行了分层夯实，勘探结果表明，填土土质不均，密实度变化较大，呈松散~密实，各个状态均有存在，以稍密~中密居多。

①1粉质粘土（Q4al+pl），很湿~饱和，层厚1.8m~5.7m，层底高程1107.90m~ 1134.86m。

②黄土状粉土（Q3eol）：淡黄色~褐黄色，稍湿，稍密~中密，土质较均匀，垂直节理及大孔隙较发育，可见虫孔和黑色菌丝，含砂量较高，局部混少量钙质结核，最大粒径约 200mm。该层分布不稳定，连续性较差。厚度约1.2m~15.0m，层顶高程 1139.27m~1162.14m。

③粉土（Q2-3al+pl）：淡黄色~黄褐色，稍湿，中密~密实，土质较均匀，可见蜗牛贝壳碎片和钙质结核，多见铁锰质矿物斑点，局部粘粒含量较高，偶见粉质粘土夹层，成层性差，厚度较薄。该层分布广泛，层位较稳定，厚度大。勘探揭露单层厚度 0.9m~31.3m，层顶高程1112.35m~1162.95m。

④粉质粘土（Q2-3al+pl）：褐黄色~浅棕红色，稍湿~湿，可塑~硬塑，土质较均匀，含铁锰质矿物斑点，偶见贝壳残片，局部地段该层中、底部钙质结核富集，呈窝状或薄层状分布,颗粒以球形或椭圆形为主，胶结程度较差，层厚约 10cm~40cm。该层在站址区均有分布，层位稳定，勘探深度范围内，揭露单层厚度为 0.2m~28.2m，层顶高程1110.45m~1162.65m。

⑤₁砂岩：强风化,以青灰色、灰白色、紫红色为主，主要成分为石英、长石、云母等，粉细粒结构，层状构造，水平层理，节理裂隙较发育，钙质胶结，胶结程度差，原岩组织结构已基本破坏。勘探揭露单层厚度0.4m~4.1m，层顶高程 1107.73m~1136.61m。

⑤₂砂岩：中等风化，以青灰色、灰黄色为主，主要成分为石英、长石、云母等。水平、节理裂隙较发育，钙质胶结，岩芯较完整，呈短柱状，母岩组织结构大部分完好。岩性质地坚硬，重击不易破坏，不易钻进。勘探揭露单层厚度 0.5m~6.5m，层顶高程 1106.30m~1134.20m。

⑥₁泥岩：强风化,红褐~棕红~青灰色，密实，泥质结构，层状构造，水平层理，泥质胶结，属软质岩石，遇水软化、失水崩解，呈土状和碎块状。勘探揭露单层厚度 0.2m~8.7m，层顶高程 1105.39m~1130.84m。

⑥₂泥岩：中风化,棕红色，泥质结构，层状构造，矿物成分清晰可见,组织结构大部分完好。节理裂隙较发育,岩芯呈长柱状，不易敲碎，属软质岩石，该层遇水易软化，失水干缩。勘探揭露单层厚度 2.0m~4.0m，层顶高程 1101.90m~1105.20m。

1·3 成孔方式选择

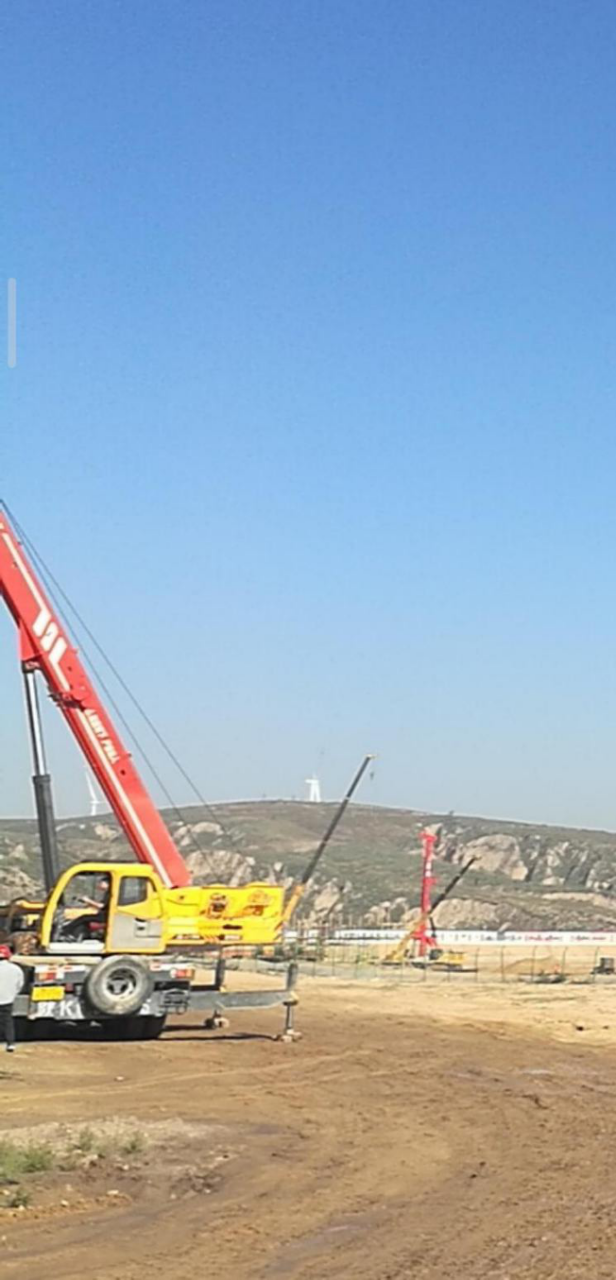

桩基采用旋挖成孔灌注桩，考虑到工程进度比较紧张和环保要求等因素，通过对现场地质情况的分析，采用三一205型旋挖钻机施工。

在本工程中复杂地质条件下，需要较大粘度的泥浆达到稳定的护壁效果，彻底解决钻孔过程中的塌孔问题，同时要求钻渣沉淀速度快，确保桩身质量。

2·1 泥浆配置

旋挖取土成孔中，静态泥浆作为成孔过程的稳定液，主要作用是护壁。聚合物化学泥浆主要由高分子聚合物水解后形成，水解后分子链扩散并会与其他分子链重新连接，可以形成较为粘稠的近似糊状的泥浆，能够最大限度的粘住孔壁并沉淀钻屑。该泥浆体系能对孔壁提供压力，防止在不稳定地层中钻孔的坍塌；同时最大化的利用旋挖的装载能力，提高掘进速度。

2·2 性能指标

化学泥浆的性能指标为：

泥浆比重（g/cm³）指标：1.0；

粘度（Pa·s）：35；

pH值：8.0～11.0；

含砂率（%）：≦0.5。

2·3 旋挖钻进成孔

在护筒内注满泥浆后，开始钻进，钻进过程中要不断补充泥浆，使孔内泥浆液面始终保证不低于护筒高度的1/2，以防止压力失控导致塌孔。

钻进结束后检测孔径、孔深、垂直度，验收合格后进行下一道工序。

2·4 清孔

聚合物化学泥浆本身的快速沉淀钻屑的性能，在成孔时孔内悬浮的钻屑就已经非常少了，所以在下放钢筋笼后测量孔底沉渣厚度均不超过10cm，根据实际情况可不进行二次清孔，有效提高了成孔效率和成桩质量，体现了与粘土泥浆和膨润土泥浆的优越性。

另外聚合物化学泥浆不会在孔壁形成厚的泥皮，且泥浆体系中不悬浮钻屑，所以能够有效的提高摩擦承载力。

2·5 聚合物化学泥浆应用效果

采用聚合物化学泥浆施工后，没有出现塌孔的现象，旋挖成孔的速度明显加快。同时成桩质量也明显提高。
